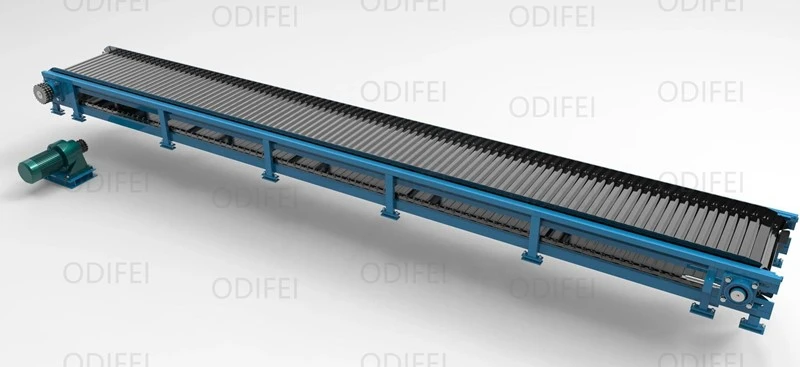

Csuklós kötényes szállítószalag



A kötényes szállítószalag egyfajta rögzített lemezes adagoló, amely alkalmas ömlesztett és szemcsés ömlesztett anyagok (vagy legfeljebb 400 kg tömegű cikkek) szállítására, amelynek sűrűsége kisebb, mint 2500 kg/m³ és hőmérséklete legfeljebb 650 fok a vízszintes vagy egyenes vagy ívvonal mentén, 45 foknál nem nagyobb fémhajlásszöggel. Számos típusa van, amelyek kifejezetten a következőkre oszlanak:

1. Az anyagok szállítására szolgáló szállítóvályús szerkezet szerint a szállítószalag mérleglemez típusú, azaz a szállítóvályú fenéklemezének függőleges szakasza halpikkelyes vagy hullámos metszet, és egyszerre kétféle fenéklemez szerkezeti típusát alkalmazzák, amelyet a és B jelképez.

(1) A típus: a fenéklemez hosszmetszete halpikkely alakú, amely alkalmas forró anyagok, finom részecskék és porszerű anyagok szállítására.

(2) B típus: a fenéklemez alatti hosszmetszet hullámos, amely viszkózus anyagok szállítására alkalmas, és tisztítóberendezések beszerelésére alkalmas.

2. Ez a kötényes szállítószalag a szállított anyagok sűrűsége és a tárgyak súlya szerint könnyű és közepes méretű sorozatokra van osztva:

(1) Könnyű sorozat: ha a szállított anyagok térfogatsűrűsége 1200 kg/m³, egy darab tömege nem haladhatja meg a 150 kg-ot.

(2) Közepes sorozat: a szállított anyagok térfogatsűrűsége 1200 kg/m³-2500 kg/m³, egy darab tömege pedig nem haladja meg a 400 kg-ot.

3. A szállítószalag típusú szerkezet szerint a szállítószalag nyitott és zárt típusra oszlik.

A kötényes szállítószalagot széles körben használják a szén-, villamosenergia-, kohászat-, vegyipar-, gépgyártás-, autóipar- és más iparágakban, mivel nagy hatékonysága, nagy szilárdsága, stabil és megbízható működése, nagy távolságú (akár 1000 méteres) szállítása és nagy szállítási kapacitása.







1. Az ívtörés, az etetés és a kapu integrálva van.

2. Az etetés folyamatos, egyenletes, időzíthető és számszerűsíthető, fokozatmentesen állítható.

3. Egyszerű szerkezet, kényelmes telepítés és megbízható működés.

4. Jó tömítés, nincs helyi poreltávolítás vagy vírusirtó-.

5. Könnyű súly, alacsony fogyasztás és alacsony zajszint.





Szállítószalag típusa	Szélesség mm	Szállítási sebesség m/s	oldallap magasság mm	Szállítószalag láncosztása mm	Szállítási mennyiség m³/h
Könnyű léc szállítószalag	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Közepes méretű{0}}léces szállítószalag	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







A csuklós kötényes szállítószalag fejkerék-eszközből, mérleglemez-lánc-eszközből, farokkerék-feszítőeszközből, vezetőanyag-védőeszközből, keretből és meghajtóeszközből áll.

1. Vezetőeszköz:mivel a kötény Pan Conveyor sebessége általában nem nagyobb, mint 0,5 m/s, a kötény Pan Conveyor meghajtó eszköze többnyire az erőátviteli szerkezetet, például motort és reduktort alkalmazza, így közvetlenül csatlakoztatható a fejkerék tengelyéhez a keresztirányú csúszó tengelykapcsolón keresztül, ami leegyszerűsíti a fejkerék szerkezetét, megkönnyíti a gyártást, a telepítést és a beállítást, valamint alacsony költséggel rendelkezik. Ez egy egyetlen meghajtó eszköz, egyetlen sebességgel.

2. A hátsó kerék feszítőszerkezete:az eszköz egy csavarfeszítő eszközt alkalmaz, amely egy hátsó kerék tengelyéből, két lánckerékből, egy pár feszítőcsavarból és egyéb tartozékokból áll. A feszítő lánckerék (beleértve az agyat is) kettős gördülőcsapágyakon keresztül van megtámasztva a lánckerék tengelyén, ami csökkentheti az ellenállási együtthatót, amikor a vonólánc megkerüli a lánckereket; Ugyanakkor, ha a láncok nem szinkronizálódnak a több vonólánc osztásszögének egyenlőtlen halmozott hibái miatt, a lánckerék fogainak és a vonólánc-csuklók helyzete automatikusan beállítható a lánckerék fogainak és vonóláncainak megfelelő kapcsolódása érdekében, így elkerülhető az egyenetlen vagy akár egyenetlen feszültség a többszörös vonóláncok teljes vontatási teljesítménye miatt.

3. Mérleglemez láncos eszköz:a BL Hinged Apron Conveyor által használt lánc egy darabos lánc és sajtolólánc, a tengely végén görgőkkel. A görgők a külső lánclemezen kívül vannak felszerelve. A görgők csak az alaplemez terhelését tartják meg. Szerkezeti mérete viszonylag kicsi, így az ellenállási együttható kicsi, csökkentve a meghajtó eszközt és a vonóerőt. Az oltás és a temperálás hőkezelése után a lánc nagy teherbírással és erős szakítószilárdsággal rendelkezik; A lánclemez csatlakozó hüvely ötvözött acélból készült, karburált, edzett és köszörült, nagy kopásállósággal; Mérleglemez-garat: a mérleglemez-garat a csuklós kötényes szállítószalag csapágyalkatrésze. Vastag acéllemezes sajtolószerszámmal készül. Nagy alak- és méretpontossággal és kis kumulatív hibával rendelkezik. A mérleglemez nem fog lefolyni.

4. Állvány:a rack szabványosított gyártást alkalmaz, amely nemcsak a gyártási folyamatot szabványosítja, hanem elkerüli a kézi hibák okozta hibákat, javítja a termékek kiváló arányát, költséget takarít meg és javítja a gazdasági előnyöket.





Szénpor, zúzott szén, korom, korom, ammónium-hidrogén-karbonát, piritpor, ammónium-klorid, rézkoncentrátum por, timföldpor, gipszpor, mészkőpor, szódapor, karbamid, aktív szén, nátrium-oxid, szilícium kalciumsav, azbeszt por, szintetikus gyanta, szintetikus kalcium-tenzid, gumi, kalcium-tenzid porított peszticid, kalcium-szulfát, tiamin, szóda, porított gyógyszer, búza, szójabab, rizs, cukor, keményítő, zúzott faszén, faforgács, fűrészpor, polivinil-alkohol szintetikus mosószer, pernye-foszfát műtrágya stb.





Magas hőmérsékletű, mérgező, gyúlékony és robbanásveszélyes, erősen koptató, erősen korrozív, erősen tapadó, erősen szuszpendáló, erősen folyékony, kemény és törékeny anyagok, amelyek nem akarnak eltörni.







1. A léces szállítószalag figyelembe veszi a saját gyártási körülményeit. A léces szállítószalagok alkalmazása a különböző iparágakban eltérő. A nagy elektromechanikai iparágakban, például az autóiparban és a háztartási gépekben, nagy teherbírású csuklós kötényes szállítószalagokat kell választani, az olyan iparágaknak pedig, mint az élelmiszeripar és az elektronika, a könnyű láncos szállítószalagokat.

2. A léces szállítószalag határozza meg a szállító anyagszükségletet. A csuklós kötényes szállítószalag lánclemeze polipropilénből, polietilénből, acetálból, nylonból, rozsdamentes acélból stb. a csuklós kötényes szállítószalag váza rozsdamentes acélból, nagyszilárdságú alumíniumötvözetből, szénacéllemez hajlításból, szénacél csatornából stb. áll, a megfelelő lapanyag kiválasztása a szállított anyag jellemzőinek megfelelően.

3. A léces szállítószalag határozza meg a szállítás irányát. A különböző szállítási irányok szerint a csuklós kötényes szállítószalag lineáris foszforlemezes szállítószalagra, emelkedő foszforlemezes szállítószalagra, forgó láncos lemezes szállítószalagra, függőleges foszforlemezes szállítószalagra, ívelt foszforlemezes szállítószalagra, gyűjtőlemezre, akkumuláló tányérra, stb. továbbítási irány a helyszín térjellemzőinek megfelelően.

4. Határozza meg a léc szállítószalag alapvető paramétereit! A szállítószalag szélessége, magassága, távolsága, hossza, szállítási sebessége és teherbírása a gyártó igényei szerint beállítható.



A kötényes szállítószalagok típusai:

Nehéz kötényes szállítószalag:alkalmas 1000 mm-nél kisebb adagolású blokkanyagok rövid távú szállítására.

Közepes kötényes szállítószalag:alkalmas 400 mm-nél kisebb adagolt részecskeméretű tömbanyagok rövid távolságú szállítására, 2400 kg/m³-nél kisebb sűrűségű, 500 kg-nál kisebb tömegű és 400 fok alatti hőmérsékletű anyagok szállítására.

Könnyű kötényes szállítószalag:alkalmas 160 mm-nél kisebb adagolt részecskeméretű tömbanyagok rövid távolságú szállítására, 1200 kg/m³-nél kisebb sűrűségű, 140 kg-nál kisebb tömegű és 350 fok alatti hőmérsékletű anyagok szállítására.









(1) A szállítószalag általános szélessége: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Közülük a b=800mm, 1000 mm és 1500 mm széles körben használatos;

(2) Egyetlen szállított tárgy tömege: általában 75 kg, * 120-150 kg-ig;

(3) Szállítószalag hossza: általában 60-120 m, * 200 m-ig;

(4) Conveyor Express sorozat: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/perc;

(5) A szállítószalag emelési magassága: h=2.2-4.5m, * 10 m-ig;

(6) Különféle anyagok esetén a szállítószalag megengedett dőlésszöge 25 fok;

(7) Ha a szállítószalag a műhely talajára vagy nyílt terepre van felszerelve, a térköz magassága a visszatérő oldali skálalemez húr tetejétől a talajig nem lehet kevesebb 200 mm-nél; A gödörbe szerelve a hézagmagasság nem lehet kevesebb 300 mm-nél. Bizonyos körülmények között és bizonyos külső körülmények által korlátozva a szabad magasság szükség szerint meghatározható.









A kenési pont helye	Kenőanyag neve	Kenési ciklus
Fej- és faroktengely csapágyak	ZG-3 kalcium alapú zsír	havonta egyszer
Csavarfeszítő vezetősín	Csavaros ZG-3 kalcium alapú zsír	havonta egyszer
Sleeve Roller lánc	ZG-3 kalcium alapú zsír	10 naponta egyszer
elektromos motor	Ápolása a gyártó utasításai szerint
Húzólánc görgők	ZG-3 kalcium alapú zsír	15 naponta egyszer





Lehetséges hibák	Fő ok	Eliminációs módszer
A motor terhelése túl nagy	Nagy blokk beragadt, a tengelykapcsoló nem koncentrikus	Csökkentse az adagolási mennyiséget, tisztítsa meg a nagy darabokat, állítsa be a koaxialitást
Szállítószalag eltérése	A fej és a farok lánckerekei nem párhuzamosak	Állítsa be a farok eszköz csavarját
A fogaskerekek hálóhiba	fogaskerék kopás	Cserélje ki a hajtóművet
A csapágy hőmérséklete túl magas	Kenőolaj hiánya, szennyeződés az olajban, nem megfelelő beállítás, csapágytömörség stb.	1. Tankoljon és tisztítsa meg a csapágyat 2. Beállítás vagy javítás





Elő-értékesítési szolgáltatás:

• Segítse az ügyfeleket a megfelelő berendezésmodell kiválasztásában.
• Időben küldje el a mérnöki és műszaki személyzetet a gyártási helyszínre, hogy megtervezzék a helyszínt az ügyfelek számára, ésszerű folyamatokat és megoldásokat tervezzenek.
• A vevők speciális igényei szerint tudunk termékeket tervezni és gyártani, hogy megfeleljünk a befektetők különböző igényeinek



Eladó szolgáltatás:

• A termékek szigorú ellenőrzése a gyár elhagyása előtt
• Szállítás szerződés szerint



Értékesítés utáni-szolgáltatás:

• A cégünk által forgalmazott berendezések fő garanciális ideje egy év (kivéve az emberi tényező, tüzelőanyag-tényező vagy ellenállhatatlan természeti jelenség okozta meghibásodást, károsodást, illetve a sérülékeny alkatrészekre nem vonatkozik a garancia: üzemanyag-befecskendezők, szivattyúfejek, fényérzékeny szemek stb.).
• Ha a berendezés meghibásodását emberi tényező okozza, a költség a gyári ár szerint kerül felszámításra.
• A jótállási értesítés kézhezvétele után 2 órán belül{1}} órán belül válaszoljon a műszaki útmutatásra a problémák megoldásához.







A Zhengzhou Odifei Machinery Equipment Co., Ltd. 17 éve összpontosít a szállítóberendezésekre. Fő tevékenysége: spirális vibrációs függőleges felvonó, léc adagoló, láncos lemezes szállítószalag, léces szállítószalag, csuklós kötényes szállítószalag, nagy szögű csuklós kötényes szállítószalag, szállítócsigás szállítószalag, láncos serleges szállítószalag, TD hevederes kanál felvonó, TH gyűrűs láncfelvonó, NSE láncos felvonó, NÉSE láncfelvonó és egyéb serleges liftek teljes választéka. TD75 csuklós kötényes szállítószalag (vagy csuklós kötényes szállítószalag), mobil szállítószalag, csuklós kötényes szállítószalag nagy dőlésszögű bordákkal; szállítócsiga, tengely nélküli csigás szállítószalag; könnyű, közepes és nehéz láncos lemezes szállítószalag; láncos kanál szállítószalag, SCD vályús klinker szállítószalag; vízszintes kéttengelyes keverő; könnyű, közepes és nehéz lemezadagoló; GZG motor vibrációs adagoló; ütőernyő, tengely nélküli ütőernyő;

Vállalatunk K+F csapata 2010-ben lépett be az erőforrás-újrahasznosító iparba, és sorra fejlesztette ki a háztartási hulladékkezelő pikkelyes szállítószalagokat, a háztartási hulladékszűrő és -válogató tengely nélküli rácsos szitákat, az építési hulladékléc adagolókat, valamint az elektromos ívkemencékben működő pikkelyes hulladékszállító szállítószalagokat, amelyek nemcsak létrehozzák, hanem objektív társadalmi és környezeti láncot is újrahasznosítanak.

A Zhengzhou Odifei Machinery Equipment Co., Ltd. folyamatosan hajtott végre technológiai innovációt a kiválóság jegyében, és számos praktikus új terméket fejlesztett ki. A termék fejlett tervezésű, kiváló gyártású, megbízható teljesítményű, nemzetközi haladó szinttel rendelkezik, jól fogy itthon és külföldön, és az iparág vezető szerepét kívánja elérni!





K: Ön gyár vagy kereskedelmi vállalat?

V: 2007-ben alapított gyár vagyunk, amely spirális vibrációs függőleges felvonók, léces adagolók, lánclemezes szállítószalagok, léces szállítószalagok, csuklós kötényes szállítószalagok, nagy szögű csuklós kötényes szállítószalagok, szállítócsigas szállítószalagok, láncos kanál szállítószalagok, TD on.belt gyártására specializálódott.



K: Mi a helyzet a pótalkatrészekkel?

V: Mindig önköltségi áron biztosítunk pótalkatrészeket, és a gép megvásárlásakor megadunk egy listát az alkatrészekről.



K: Tesztelni fogja a gépet a szállítás előtt?

V: Igen, minden gépet és gyártósort tesztelünk a szállítás előtt, és elküldjük Önnek a munkavideót. Szállítás előtt is érdeklődhet nálunk.



K: Ez a csuklós kötényes szállítószalag ellenáll a magas hőmérsékletnek?

V: Igen, 1000 fok alatti magas hőmérsékletű anyagok szállíthatók. Kérjük, vegye fel a kapcsolatot az ügyféllel, és magyarázza el az anyag jellemzőit, a szállítási mennyiséget és a szállítási hosszt stb. Köszönjük.

K: Használható csuklós kötényes szállítószalag acélöntő üzemben?

V: Igen, a csuklós kötényes szállítószalag ideális berendezés éles, forró, terjedelmes és korrozív anyagok szállítására olyan iparágakban, mint a vas- és acélipar, a bányászat, az építőanyagok, a kohászat, a szén, a vegyipar stb.











1. Kérjük, adja meg az anyag nevét, fajsúlyát, részecskeméretét stb

2. Vannak-e egyéb jellemzők: például viszkozitás, hőmérséklet, korrozivitás stb.?

3. Szállítási hossz, vízszintes vagy ferde szállítás?

4. Szállítási kapacitás / óra



Ha felkeltette érdeklődését a csuklós kötényes szállítószalag, kérjük, forduljon hozzánk 24 órán belül!

Üdvözöljük gyárunkban!!!
